Projeto de Incêndio: como fazer?

O que é Projeto de Incêndio?

O Projeto de Incêndio consiste em um conjunto de documentos que organizam e detalham todos os componentes necessários para auxiliar no combate a incêndios e garantir a segurança dos usuários e de determinada edificação.

Dessa forma, através de sua elaboração é possível estabelecer dimensionamentos e sistemas que viabilizam a evacuação em caso de emergências, além de iniciar o combate a princípios de incêndio.

Realizar um projeto de prevenção contra incêndios é importante para oferecer segurança aos usuários, devendo este ser elaborado por arquitetos ou engenheiros, observando o cumprimento de todas as normas necessárias de acordo com a tipologia da edificação.

Desse modo, a elaboração do projeto de combate a incêndios é indispensável para a defesa da vida dos habitantes e usuários dos mais diversos espaços arquitetônicos. Logo, é importante entender quais as implicações e como deve ser o procedimento de combate a incêndios dentro de ambientes arquitetônicos.

Nesse sentido, é importante que Arquitetos e Engenheiros entendam como dever ser realizado e qual a importância da elaboração do projeto de combate a incêndio, compreendendo os fatores que devem ser observados durante sua realização, bem como as principais etapas que o caracterizam.

Como este Artigo está estruturado

• Qual a importância da elaboração de um projeto de incêndio?
• Quais as legislações necessárias para elaboração de um projeto de incêndio?
• O que é necessário constar em um projeto de incêndio?
• Quais os equipamentos necessários ter em um projeto de incêndio?
• Quais as etapas necessárias para fazer um projeto de incêndio eficiente?

Qual a importância da elaboração do projeto estrutural?

Primeiro é importante entender que todas as edificações, tanto comerciais e institucionais quanto as residenciais devem atender normas de incêndio exigidas pelo Corpo de Bombeiros, salve as residências unifamiliares, as quais são habitadas apenas por uma única família.

O atendimento às normas possui a finalidade de preservar a segurança dos usuários e da própria edificação.

Por este motivo, é extremamente importante que o projeto de incêndio seja pensado de maneira individualizada a depender da tipologia da construção e de forma que atenda todos os requisitos e normas exigidos.

Assim, o projeto de incêndio consiste em um investimento na segurança e defesa da vida das pessoas em qualquer ambiente que estejam.

Portanto, o projeto de incêndio garante que as legislações locais sejam respeitadas e permite que a edificação possua autorização para vir a funcionar promovendo a segurança de seus usuários.

De um modo geral, os objetivos de um projeto de combate a incêndio são:

• Trabalhar em prol da proteção da vida dos usuários e habitantes das edificações e áreas classificadas como de risco, nos casos de incêndio;
• Atuar dificultando a propagação de chamas, minimizando danos ao meio ambiente e ao patrimônio arquitetônico;
• Propiciar mecanismos que controlem e extinguem incêndios;
• Proporcionar meios de acesso para que sejam realizadas as operações do Corpo de Bombeiros o mais rapidamente possível;
• Permitir a continuação dos serviços nas edificações e áreas de risco;
• Dentre outras.

Diante de tudo isso, é importante que Arquitetos e Engenheiros saibam que um projeto de incêndio eficiente contribui para salvar vidas e garantir a segurança dos ocupantes de determinada edificação, entendendo que sua elaboração deve ocorrer de modo que respeite as legislações vigentes e normas técnicas que o orientam.

Quais as legislações necessárias para elaboração de um projeto de incêndio?

Como dito anteriormente, um fator importante a ser considerado durante a elaboração e execução de projetos de incêndio é a observação as normas técnicas que os orientam.

As legislações que regem os projetos de combate a incêndio são divididas segundo cada Estado, sendo necessária à sua verificação de acordo com a localidade onde a construção será realizada.

No âmbito federal existem legislações que trazem orientações acerca de combate e prevenção a incêndios, dentre essas leis é valido citar a Lei nº 13425/2017 também conhecida como Lei Kiss, que foi criada e sancionada após a tragédia ocorrida na Boate Kiss em 2011, no Rio Grande do Sul.

Essa lei tornou mais severa a fiscalização de projetos de combate a incêndio, que a partir dela devem contar com fiscalização por parte do Corpo de Bombeiros e dos Conselhos de Arquitetura e Engenharia respectivamente.

Além das leis federais, a NBR 13714 estabelece a obrigatoriedade de que toda edificação em suas mais diversas tipologias: comerciais, institucionais, industriais, residenciais (exceto unifamiliares) e locais públicos, que possuam área construída superior a 750 metros quadrados e altura maior que a 12 metros devem prever o uso de mecanismos hidráulicos de prevenção e combate a incêndio.

Esta norma também define a classificação das edificações em grupos segundo a sua ocupação e a maneira em que estão dimensionadas.

Além da NBR 13714, existem diversas outras normas técnicas especificas que devem ser observadas durante a elaboração de projetos de combate a incêndio. Algumas delas são:

• NBR 15575, que trata sobre o Desempenho de Edificações Habitacionais;
• NBR 9050, que trata sobre a Acessibilidade;
• NBR 9077, referente a Saídas de Emergência em edifícios;
• NBR 15200, que trata sobre a projeto e execução de Estruturas de Concreto em situação de incêndio;
• NBR 15526, referente a projetos e execução de Redes de distribuição interna para gases;
• Dentre outras.

O que é necessário constar em um projeto de incêndio?

O projeto de incêndio é formado por desenhos técnicos como plantas baixas, cálculo populacional, cálculo hidráulico e ART (Anotação de Responsabilidade Técnica) devendo após sua elaboração ele ser apresentado para aprovação junto ao Corpo de Bombeiros devidamente assinado por um responsável técnico que o elaborar.

Dessa forma, alguns dos documentos necessários ser apresentados para a aprovação são:

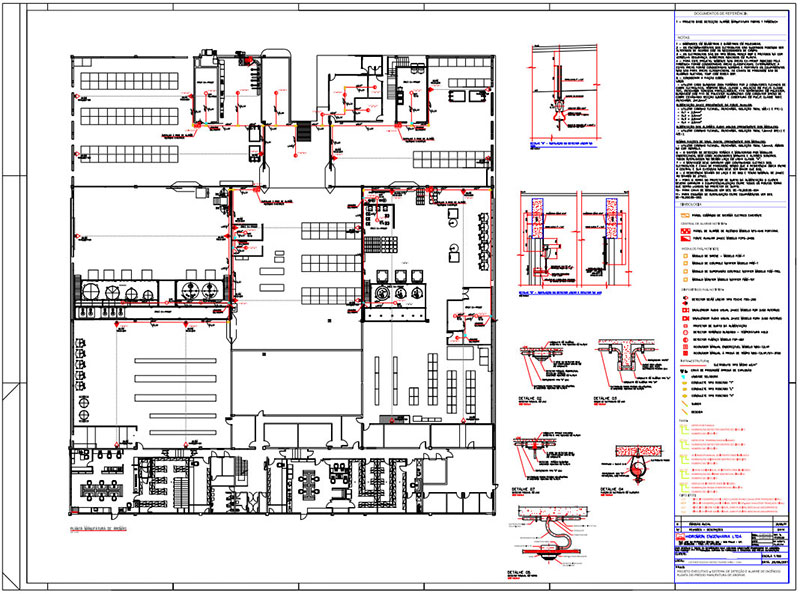

Desenhos Técnicos

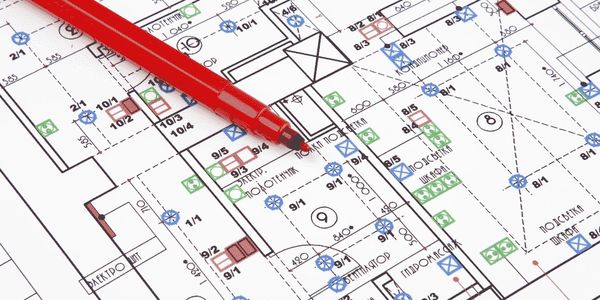

O projeto de incêndio deve apresentar desenhos técnicos tais como: plantas baixas, que devem representar graficamente informações por meio de símbolos quais os equipamentos de incêndio e suas quantidades necessárias para determinada edificação, segundo as normas técnicas e legislações vigentes.

Laudo Técnico Descritivo

Este documento tem por objetivo complementar os desenhos técnicos, sendo que nele constam informações referentes aos cálculos realizados no projeto os quais justificam os equipamentos e detalhes necessários para o combate e prevenção contra incêndios.

Anotação de Responsabilidade Técnica (ART)

A ART é um documento no qual o responsável técnico pelo projeto de incêndio assina e assume a responsabilidade sobre o projeto e sua execução.

Taxa de análise de projeto (DAE)

Consiste em uma taxa de arrecadação de nível estadual, que é exigida para dar continuidade ao processo de análise e aprovação do projeto de incêndio.

Após a elaboração de todos esses documentos, o projeto de incêndio poderá ser apresentado ao Corpo de Bombeiros do respectivo estado, sendo então agendada uma vistoria para a liberação da edificação. Geralmente o prazo para este processo é de 30 dias a depender do estado.

Em caso de reprovação, será emitido um documento demonstrando as razões e as adequações que precisarão ser realizadas, sendo estipulado um novo prazo para a realização das modificações e para a marcação de uma nova vistoria, este processo se repete até o projeto conseguir sua aprovação.

Quais os equipamentos necessários ter em um projeto de incêndio?

Para o funcionamento adequado do projeto de incêndio é necessário a existência de alguns tipos de equipamentos que auxiliam o combate e a prevenção contra incêndios.

Estes equipamentos devem ser periodicamente revisados e passar por manutenções em caso de falhas. Alguns dos principais equipamentos exigidos no projeto de incêndio são:

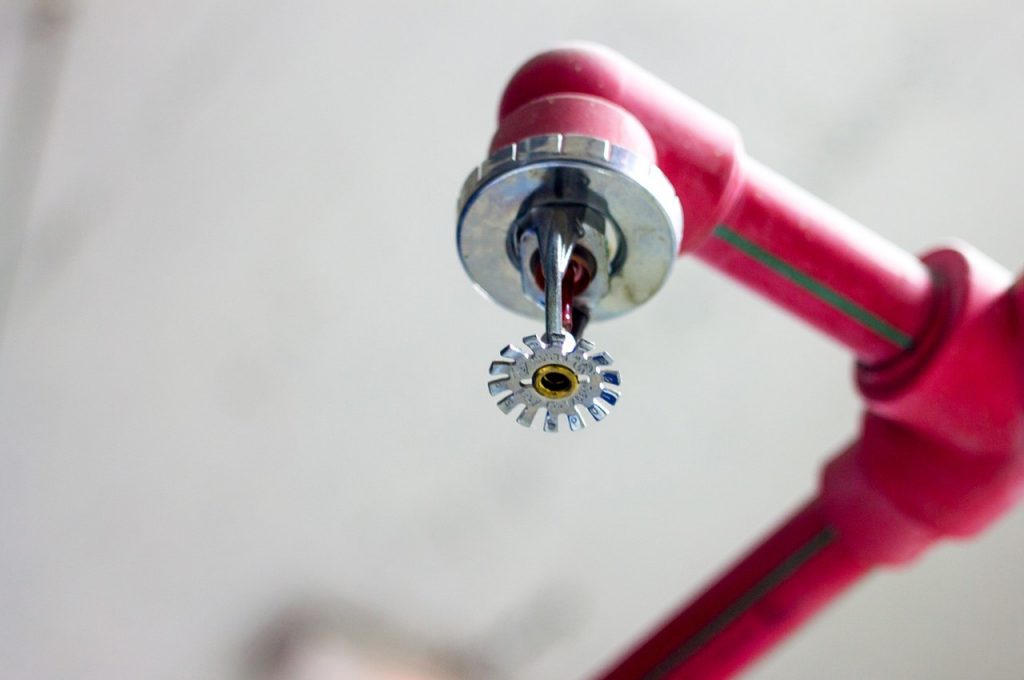

Sprinkler

O sprinkler consiste em um chuveiro automático que possui um vidro que será rompido quando a temperatura ambiente aumenta liberando grandes quantidades de água para auxiliar o combate às chamas.

Extintores

Itens essenciais em todos os projetos de combate a incêndio, os extintores têm a finalidade de controlar a incidência das chamas não permitindo a sua propagação. Geralmente são divididos em três tipos diferentes classificados pelas categorias A, B e C.

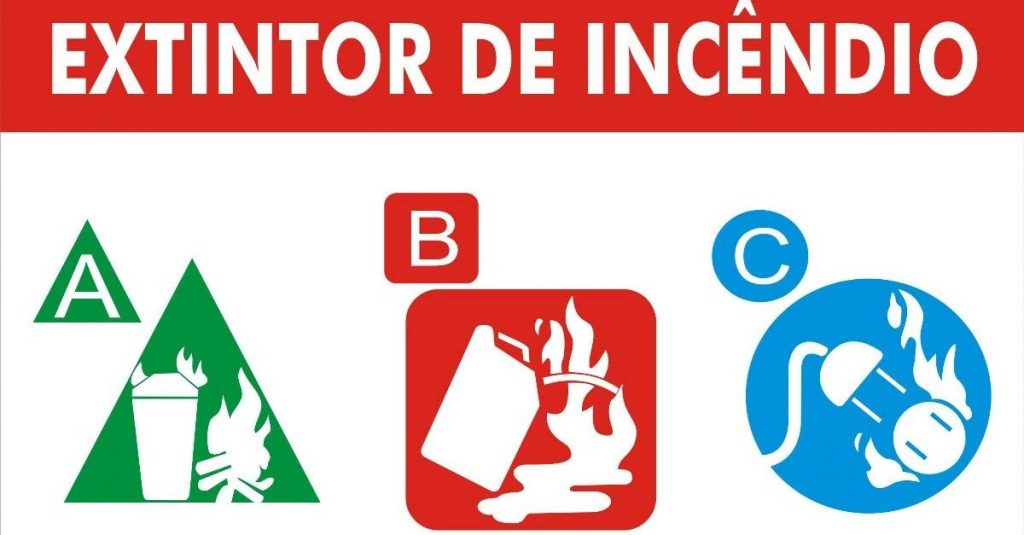

A classe A serve para materiais como papel, madeira e plásticos, a classe B para controle das chamas causadas por gases inflamáveis e a classe C para combate ao fogo proveniente de equipamentos elétricos

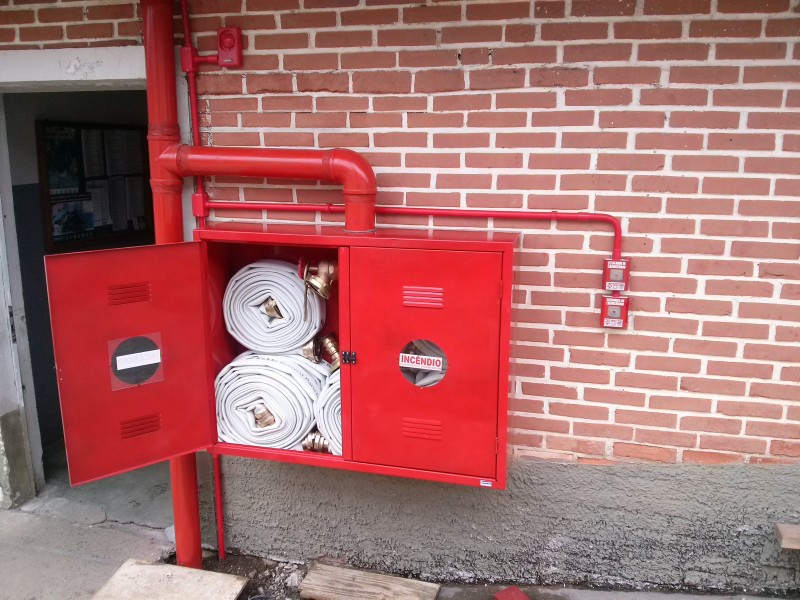

Hidrantes

Os hidrantes são tubulações fixas que possibilitam a saída de água com pressão permitindo o manejo e alcance maior das chamas, pois acompanham uma mangueira extensa que contribui para regular a pressão da água.

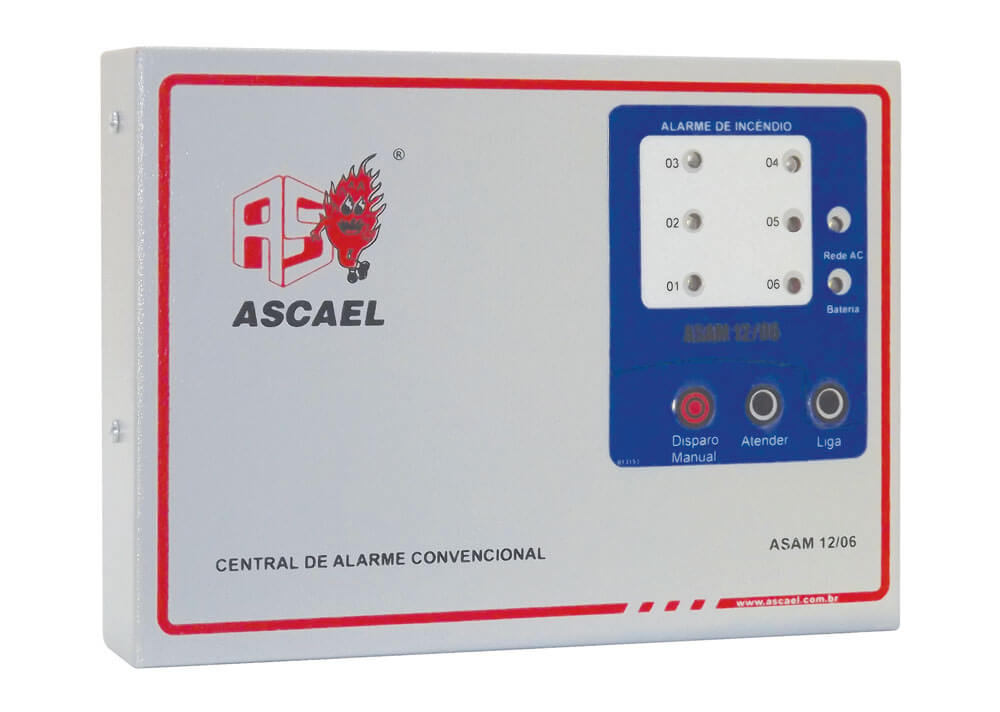

Central de Alarme de Incêndio

Também conhecidos como detectores de fumaça, são compostos por sensores sensíveis a presença de fumaça e impulsionam a central emitindo alarmes sonoros a fim de motivara evacuação dos locais em caso de incêndios.

Quais as etapas necessárias para fazer um projeto de incêndio eficiente?

1. Classificar a tipologia da edificação
2. Definir equipamentos e a adoção de medidas especificas
3. Dimensionamento e desenhos técnicos
4. Pranchas e documentação necessárias

Para realizar a elaboração adequada de um projeto de combate a incêndio é importante entender quais são os aspectos relevantes a se considerar de acordo com cada tipologia de edificação almejada, a quantidade de usuários e outros fatores exigidos.

Nesse sentido, o projeto de combate a incêndio geralmente consiste em quatro etapas essenciais que auxiliam na otimização de todo o seu processo.

1.Classificar a tipologia da edificação

A primeira etapa para desenvolver o projeto de combate a incêndio é classificar a edificação quanto a seu uso e ocupação verificando se ela é residencial, institucional ou industrial, além de observar outras questões como sua altura, área e qual o risco de incêndio provável (baixo, médio ou alto)

Para realizar a análise de riscos de incêndio em uma edificação é preciso definir sua carga de incêndio especifica. Isto pode ser feito por meio da soma das calorias que são liberadas caso ocorra a combustão dos materiais presentes em um ambiente, sendo esta soma dividida pela área do local.

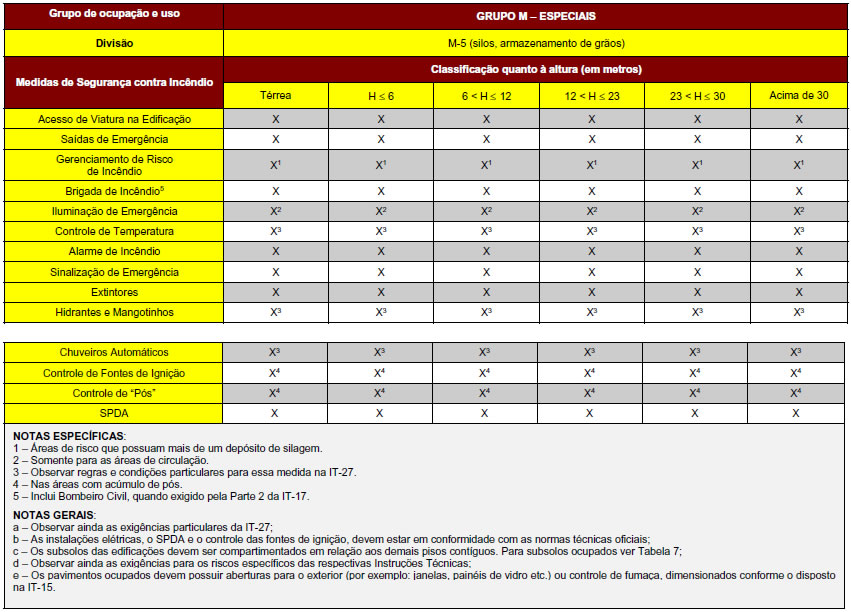

Normalmente as legislações estaduais disponibilizam tabelas com tais classificações. Um exemplo é uma das tabelas disponíveis no Decreto nº 63.911 do Estado de São Paulo:

2.Definir equipamentos e a adoção de medidas especificas

A segunda etapa do projeto de combate a incêndios é escolher os equipamentos adequados para a edificação e tomar as medidas de segurança cabíveis que visam reduzir o pânico e auxiliar a evacuação em situações de incêndio.

Os principais equipamentos e medidas que devem ser adotados são:

• Uso do sistema de extintores;
• Uso do sistema hidráulico preventivo, que consistem em hidrantes e mangotinhos;
• Uso da sinalização e iluminação de emergência
• Uso do sistema de proteção por chuveiros automáticos, como por exemplo o sprinkler;
• Uso do sistema de alarme e detecção de incêndio;
• Amparo contra descargas atmosféricas;
• Instalações de gás combustível, que são regidas pela NBR 15526;
• Adoção de saídas de emergência, que consistem em escadas, rampas e demais acessos. Elas são regidas pela NBR 9077;
• Dentre outros.

3. Dimensionamento e desenhos técnicos

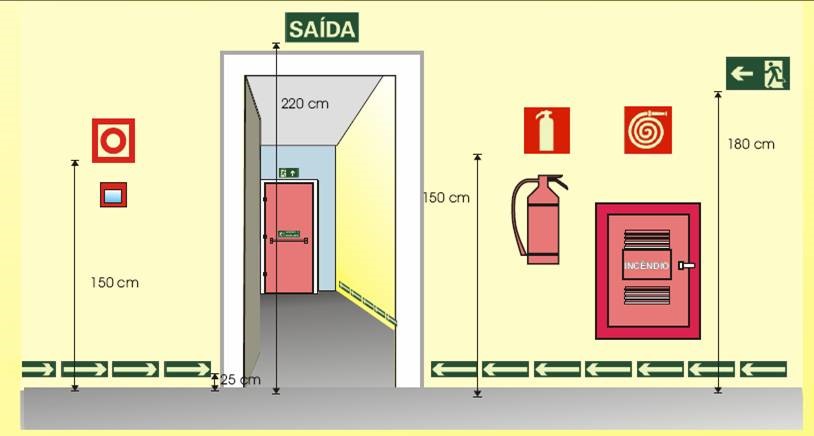

Após a definição dos sistemas de combate a incêndios e da adoção das medidas mais adequadas, inicia-se o dimensionamento dos espaços, os desenhos técnicos como plantas baixas e detalhamentos dos sistemas de combate e outros detalhes relevantes.

Lembrando que ao elaborar um projeto de combate a incêndios é extremamente importante ter acesso ao projeto de arquitetura e aos projetos complementares previamente.

4.Pranchas e documentação

Na etapa final são gerados todos os elementos referentes a representação gráfica dos sistemas e equipamentos de acordo com a edificação.

Além dos desenhos técnicos é necessário estabelecer toda a documentação de todos os equipamentos e sistemas, o plano emergencial, bem como os memoriais descritivos e de cálculos.

Dessa forma, torna-se possível apresentar e conquistar a aprovação do projeto de combate a incêndios junto ao Corpo de Bombeiros.

Conclusão

Ao longo desse artigo foi possível entender o que é e a importância da elaboração do projeto de incêndio, compreendendo os conceitos que o caracterizam, bem como suas principais etapas de elaboração.

Um projeto de incêndio eficiente possui importância para a manutenção da segurança dos usuários e da própria edificação contribuindo para o combate a princípios de incêndio e o que deve ser feito em tais situações.

A finalidade deste artigo é auxiliar o entendimento a respeito da elaboração de projetos de combate a incêndios, bem como dar orientações básicas para sua concepção.

Contudo é indispensável uma pesquisa mais aprofundada, buscando consultar normas e materiais específicos a ele relacionados, sendo fundamental observar as principais necessidades de acordo com o tipo de projeto almejado.
